محاسبه ضریب زلزله براساس ویرایش پنجم استاندارد 2800 (همراه فایل اکسل رایگان)
طراحی لرزهای ساختمانها یکی از مهمترین مراحل در فرآیند طراحی سازه است. هر ساختمان باید به گونهای طراحی شود که در برابر نیروهای ناشی از زلزله عملکرد مناسبی داشته باشد و از خسارتهای جانی و مالی جلوگیری شود. به همین دلیل، مهندسان عمران در نخستین مراحل طراحی، باید ضریب زلزله (C) را مطابق الزامات استاندارد ۲۸۰۰ ایران محاسبه کنند.
با انتشار ویرایش پنجم استاندارد ۲۸۰۰، نحوه محاسبه ضریب زلزله نسبت به ویرایش چهارم تغییرات مهمی داشته است. در این ویرایش، به جای استفاده مستقیم از ضریب بازتاب B، از پارامترهای جدیدی مانند Ss، S1، Fs، F1، SMS، SM1، SDS، SD1 و در نهایت Sa استفاده میشود. به همین دلیل بسیاری از مهندسان، دانشجویان و طراحان سازه هنگام طراحی ساختمان یا کنترل محاسبات، با این سؤال روبهرو میشوند که چگونه باید ضریب زلزله را مطابق ویرایش پنجم محاسبه کنند.
در این مقاله تلاش کردهایم تمام مراحل محاسبه ضریب زلزله را به زبان ساده، همراه با مثال و مطابق آخرین ویرایش استاندارد ۲۸۰۰ توضیح دهیم. همچنین در انتهای مقاله، یک فایل اکسل رایگان در اختیار شما قرار دادهایم که تمام این محاسبات را بهصورت خودکار انجام میدهد و میتواند در پروژههای واقعی مورد استفاده قرار گیرد.
اگر شما نیز قصد طراحی سازههای فولادی یا بتنآرمه را دارید یا میخواهید با نحوه محاسبه پارامترهای لرزهای در ویرایش پنجم استاندارد ۲۸۰۰ آشنا شوید، مطالعه این آموزش میتواند مسیر محاسبات را برایتان بسیار سادهتر کند.
ضریب زلزله چیست؟
هنگام وقوع زلزله، زمین شروع به حرکت میکند و این حرکت به ساختمان منتقل میشود. ساختمان نیز در برابر این حرکت از خود واکنش نشان میدهد و نیروهای اینرسی در اعضای سازه ایجاد میشوند. مهندس طراح نمیتواند مستقیماً شتاب زمین را به عنوان نیروی طراحی در نظر بگیرد؛ بنابراین لازم است این اثر به یک ضریب طراحی تبدیل شود که بتوان از آن برای محاسبه برش پایه و نیروهای جانبی استفاده کرد.
این ضریب، ضریب زلزله (Seismic Coefficient) نام دارد و با نماد C نمایش داده میشود.
در واقع، ضریب زلزله نشان میدهد چه سهمی از وزن لرزهای ساختمان باید به عنوان نیروی جانبی زلزله در طراحی منظور شود. پس از محاسبه این ضریب، برش پایه ساختمان از رابطه زیر به دست میآید:
V=CW
که در این رابطه V برش پایه و W موزن موثر لرزهای ساختمان میباشد.
به عبارت دیگر، هرچه مقدار ضریب زلزله بزرگتر باشد، نیروی جانبی وارد بر ساختمان نیز بیشتر خواهد بود و در نتیجه اعضای سازه باید برای تحمل نیروهای بزرگتری طراحی شوند.
مقدار ضریب زلزله تنها به یک عامل وابسته نیست، بلکه تحت تأثیر پارامترهای مختلفی قرار دارد؛ از جمله:
- خطر لرزهای محل احداث ساختمان
- نوع زمین ساختگاه
- زمان تناوب ساختمان
- اهمیت ساختمان
- ضریب رفتار سیستم سازهای
- طیف طرح استاندارد
بنابراین دو ساختمان که از نظر ارتفاع کاملاً مشابه هستند، ممکن است به دلیل تفاوت در نوع خاک، محل احداث یا سیستم باربر جانبی، ضریب زلزله متفاوتی داشته باشند.
روابط محاسبه ضریب زلزله
مطابق ویرایش پنجم استاندارد ۲۸۰۰، ضریب زلزله از رابطه زیر محاسبه میشود:
C=Sa/(Ru/Ie)
که در این رابطه:
Sa: شتاب طیفی که بر مبنای طیف طرح استاندارد و زمان تناوب اصلی نوسان جانبی سازه تعیین میشود. (بند2-5 ویرایش پنجم استاندارد 2800)
Ru: ضریب رفتار سیستم مقاوم لرزهای امتداد مورد نظر
Ie: ضریب اهمیت ساختمان
یکی از مهمترین پارامترها در این رابطه Sa است. برای محاسبه این پارامتر، باید چندین مرحله به ترتیب انجام شود که هر کدام بر نتیجه نهایی تأثیرگذار هستند.
به طور خلاصه، روند محاسبات به صورت زیر است:
- تعیین زمان تناوب تجربی و زمان تناوب تحلیلی ساختمان
- تعیین مقادیر Ss و S1 بر اساس موقعیت پروژه
- تعیین ضرایب Fs و F1 با توجه به نوع زمین ساختگاه
- محاسبه SMS و SM1
- محاسبه SDS و SD1
- تعیین مقادیر T₀، Ts و TL
- محاسبه مقدار Sa از روابط طیف طرح استاندارد
- محاسبه ضریب زلزله C
- محاسبه برش پایه طراحی ساختمان
در ادامه این مقاله، تمام مراحل فوق را بهصورت گامبهگام، همراه با توضیحات، مثالهای عددی و تصاویر آموزشی بررسی خواهیم کرد تا بتوانید بدون ابهام، ضریب زلزله ساختمان را مطابق ویرایش پنجم استاندارد ۲۸۰۰ محاسبه کنید. همچنین در انتهای مقاله، فایل اکسل آمادهای برای انجام خودکار این محاسبات در اختیار شما قرار خواهد گرفت.
تعیین شتاب طیفی Sa

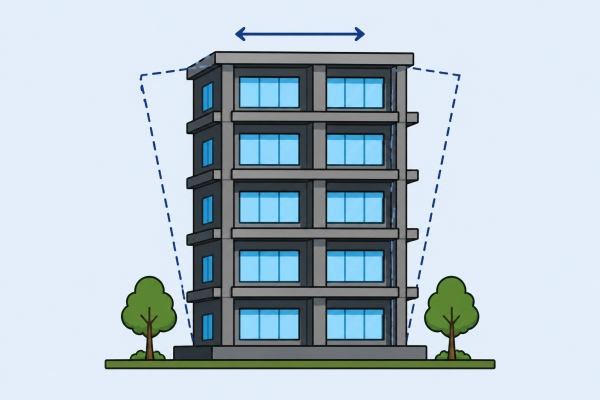

برای محاسبه شتاب طیفی بهتر است ابتدا زمان تناوب سازه محاسبه شود. برای آشنایی با نحوه محاسبه زمان تناوب ساختمان مطابق با ویرایش پنجم استاندارد 2800 کلیک کنید.
پس از محاسبه زمان تناوب، باید پارامترهای S1 و SS تعیین شوند. این پارامترها، مقادیر شتاب طیفی زلزله بیشینه مورد نظر با میرایی 5 درصد بر روی سنگ بستر، در زمان تناوب 0.2 و 1 ثانیه میباشند که از روی نقشههای شتاب طیفی تعیین میشوند. برای دریافت تصاویر با کیفیت کلیک کنید.

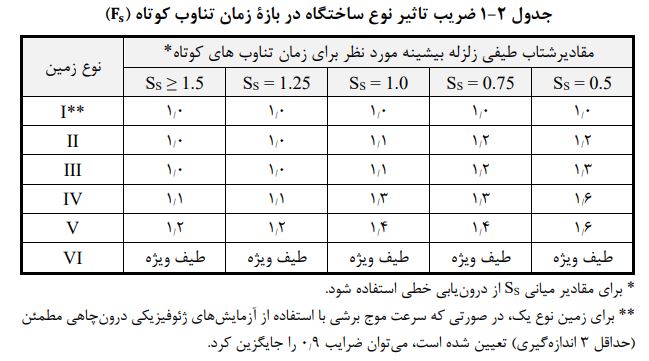

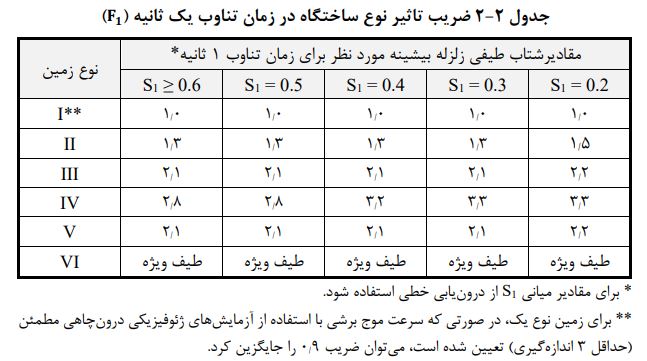

پس از تعیین SS و S1 لازم است FS و F1 را محاسبه کنیم. FS و F1 به ترتیب ضریب تاثیر نوع ساختگاه در بازه زمان تناوب کوتاه و ضریب تاثیر نوع ساختگاه در زمان تناوب یک ثانیه میباشد. این ضرایب مطابق با جداول 2-1 و 2-2 تعیین میشوند.
مقدار این ضرایب به دو عامل بستگی دارد:
- نوع زمین ساختگاه (I تا VI)
- مقادیر Ss و S1
لازم به ذکر است برای مقادیر میانی باید درونیابی خطی انجام شود. در فایل اکسل ارائه شده در انتهای مقاله، مقادیر این پارامترها به طور خودکار بعد از مشخص شدن SS و S1 محاسبه میشود.
پس از تعیین ضرایب Fs و F1، مقادیر شتاب طیفی زلزله بیشینه موردنظر در سطح زمین از روابط زیر به دست میآیند:
SMS=FSSS
SM1=F1S1
مقادیر شتاب طیفی زلزله طرح در زمان تناوبهای کوتاه، SDS، و در زمان تناوب یک ثانیه، SD1، نیز با روابط زیر محاسبه میشود.
SDS=(2/3)SMS
SD1=(2/3)SM1
این دو پارامتر مهمترین ورودیهای طیف طرح استاندارد هستند و در ادامه برای محاسبه مقادیر T₀، Ts و در نهایت Sa مورد استفاده قرار میگیرند.

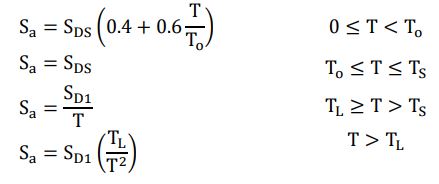

Sa را میتوان از روابط زیر محاسبه نمود.
در این روابط T زمان تناوب اصلی نوسان جانبی سازه به ثانیه است.
T0: برابر است با 0.2SD1/SDS
TS: برابر است با SD1/SDS
تعیین ضریب اهمیت ساختمان Ie

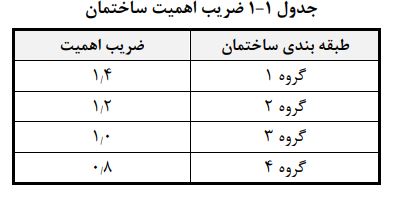

ضریب اهمیت ساختمان، Ie با توجه به گروه بندی آنها طبق جدول 1-1 ویرایش پنجم استاندارد 2800 تعیین میشود.
تعیین ضریب رفتار ساختمان Ru

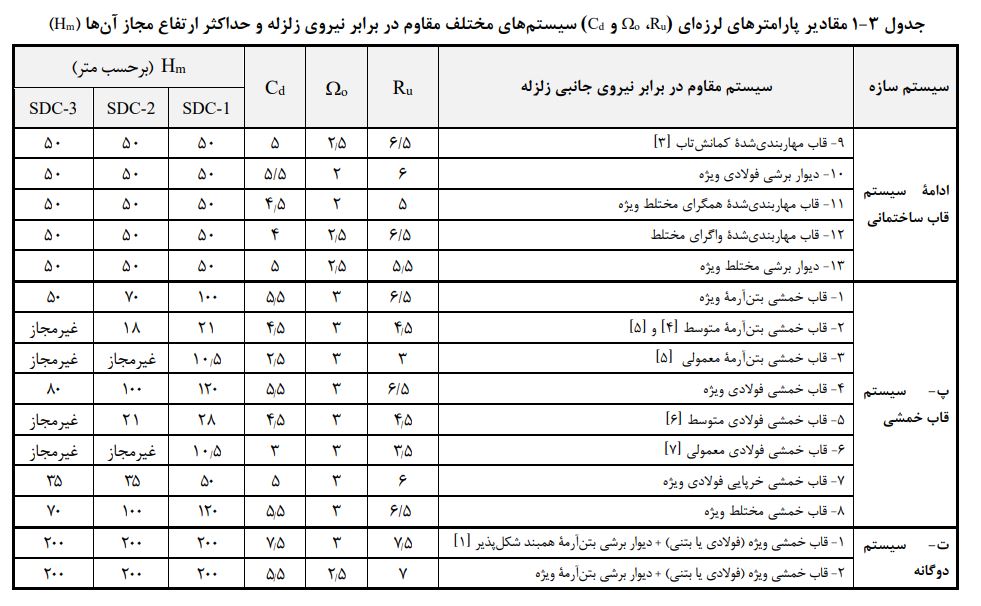

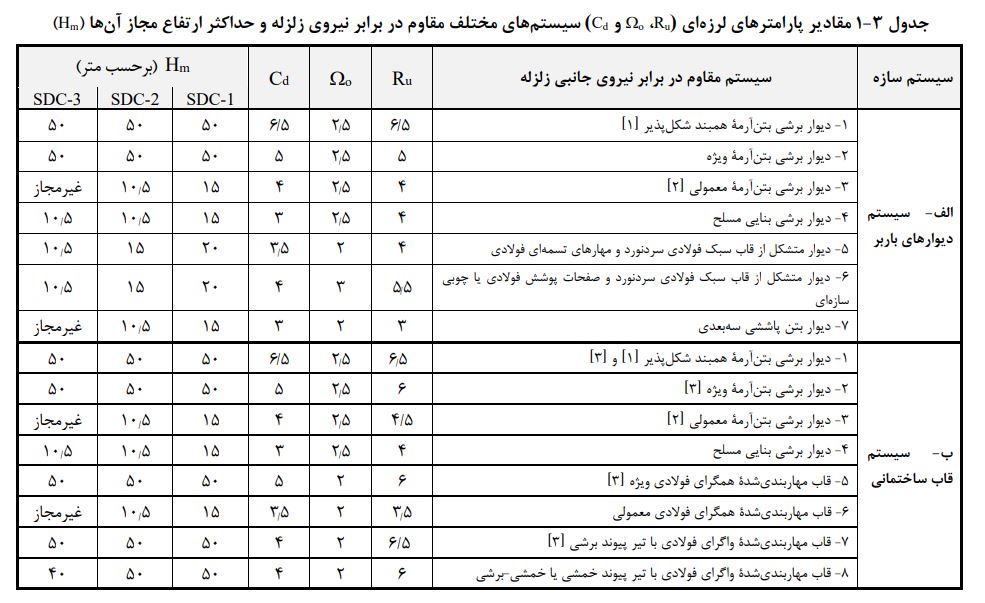

ضریب رفتار یک ساختمان، Ru، دربرگیرندۀ خصوصیاتی مانند شکل پذیری و اضافه مقاومت موجود در سازۀ آن است. مقدار این ضریب به نوع سیستم مقاوم لرزه ای ساختمان و الزاماتی که در آیین نامه های طراحی برای تأمین شکل پذیری آن پیش بینی شده است بستگی دارد. ضریب رفتار برای انواع مختلف سیستم های مقاوم لرزه ای باید مطابق مقادیر جدول 3-1 در نظر گرفته شود.
جمع بندی
در این مقاله، نحوه محاسبه ضریب زلزله بر اساس ویرایش پنجم استاندارد ۲۸۰۰ ایران را بهصورت گامبهگام بررسی کردیم. همانطور که مشاهده شد، فرآیند محاسبه ضریب زلزله نسبت به ویرایش چهارم استاندارد تغییر کرده و برای رسیدن به ضریب زلزله نهایی، لازم است پارامترهای مختلفی از جمله زمان تناوب ساختمان، Ss، S1، Fs، F1، SMS، SM1، SDS، SD1، Sa، ضریب اهمیت (Ie) و ضریب رفتار (Ru) بهترتیب محاسبه شوند.
اگرچه انجام این محاسبات بهصورت دستی امکانپذیر است، اما برای پروژههای اجرایی و طراحی روزمره، این کار میتواند زمانبر باشد و احتمال بروز خطای انسانی را نیز افزایش دهد. به همین دلیل، استفاده از یک ابزار محاسباتی دقیق و قابل اعتماد میتواند سرعت و دقت فرآیند طراحی را به میزان قابل توجهی افزایش دهد.
به همین منظور، یک فایل اکسل اختصاصی بر اساس ویرایش پنجم استاندارد ۲۸۰۰ تهیه کردهایم که تمام مراحل محاسبات را بهصورت خودکار انجام میدهد. در این فایل تنها کافی است اطلاعات اولیه پروژه مانند ارتفاع ساختمان، سیستم سازهای، نوع خاک، مقادیر Ss و S1، ضریب رفتار و ضریب اهمیت را وارد کنید تا تمامی پارامترهای لرزهای از جمله زمان تناوب، Fs، F1، SMS، SM1، SDS، SD1، Sa، ضریب زلزله (C)، ضریب k و گروه طراحی لرزهای بهصورت خودکار محاسبه و نمایش داده شوند.
امیدواریم این آموزش بتواند در انجام محاسبات لرزهای پروژههای شما مفید واقع شود. اگر در هنگام استفاده از فایل اکسل با سؤال یا پیشنهادی مواجه شدید، خوشحال میشویم آن را در بخش دیدگاههای همین صفحه با ما در میان بگذارید تا در سریعترین زمان ممکن پاسخگوی شما باشیم.
دانلود فایل اکسل محاسبه ضریب زلزله (ویرایش پنجم استاندارد 2800)
برای سهولت در انجام محاسبات، فایل اکسل تهیهشده توسط مکتب سازه را میتوانید از طریق لینک زیر دانلود کنید. این فایل مطابق آخرین ضوابط ویرایش پنجم استاندارد ۲۸۰۰ ایران تهیه شده و تمامی روابط و محدودیتهای آییننامه را بهصورت خودکار اعمال میکند.
ویژگیهای فایل اکسل:
✅ محاسبه خودکار زمان تناوب تجربی و زمان تناوب طراحی
✅ تعیین خودکار ضرایب Fs و F1 با درونیابی خطی
✅ محاسبه SMS، SM1، SDS و SD1
✅ محاسبه خودکار Sa مطابق طیف طرح استاندارد
✅ محاسبه ضریب زلزله C
✅ تعیین ضریب k
✅ تعیین گروه طراحی لرزهای (SDC)
✅ محیط ساده، فارسی و مناسب مهندسان عمران
